Revue technique automobile Renault Trafic: Amortisseur

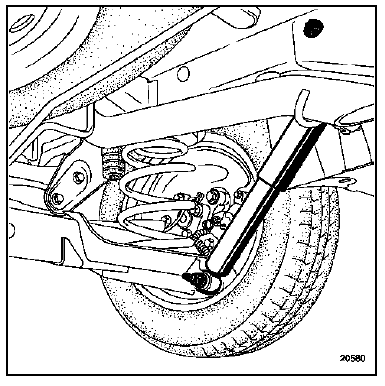

Depose
Mettre en place le véhicule sur un pont à quatre colonnes.
Déposer :
- Les vis de fixation d'amortisseur,
- L'amortisseur.
Repose
Reposer :
- L'amortisseur,
- Les vis de fixation d'amortisseur sans les serrer.

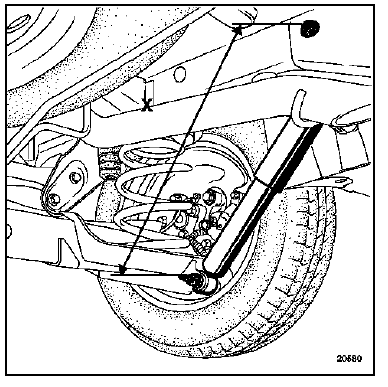

Mesurer la cote x entre les axes des vis de fixation de l'amortisseur.
Compresser ou charger le véhicule jusqu'à l'obtention de la cote : x = 397 +- 2 millimètres.
Serrer au couple les vis de fixation d'amortisseur.
Ressort
Materiel indispensable
Compresseur de ressort
Depose
Comprimer le ressort jusqu'au décollement de celui-ci
sur les appuis de coupelles.
Déposer le ressort et l'outil.
Repose
...
Train arrière
Materiel indispensable
Vérin d'organes
Compresseur de ressort
Depose
Mettre en place le véhicule sur un pont à deux
colonnes.
Arrimer le véhicule sur le pont &a ...
