Revue technique automobile Renault Trafic: Aile avant
Le remplacement de cette pièce est une opération de base pour une collision avant et latérale. C'est un élément de structure démontable.
Dans la méthode décrite ci-après vous ne trouverez que les positions des fixations spécifiques à l'élément ainsi que les opérations de réglages.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs.
Nota :

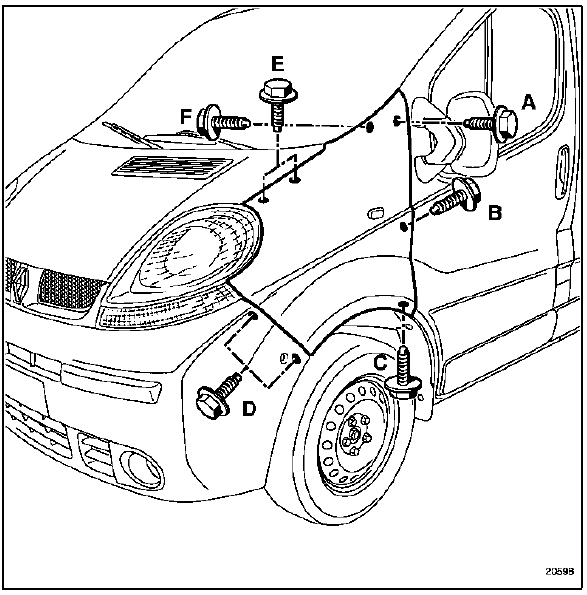

Pour accéder aux fixations de l'aile il sera nécessaire de déposer au préalable :
- La partie latérale de la grille d'auvent,
- Le bloc optique,
- La grille de calandre,
- Le pare-boue complet,
- Le bouclier avant partiellement.
Reglage
Monter toutes les agrafes sur l'élément.
Positionner l'aile sur le véhicule.
Approcher toutes les fixations sans serrer.
Rappel
Tous les jeux et affleurements sont indiqués dans le chapitre 40.

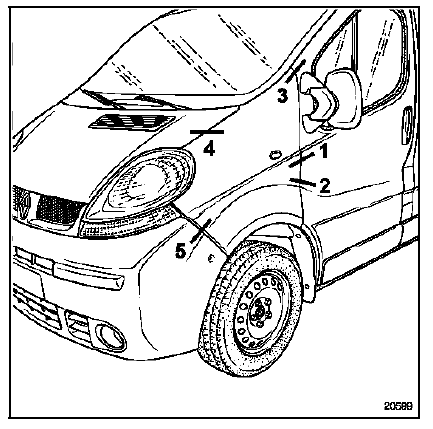

Ordre de reglage
- Réglage aile/porte :
Assurer les jeux et l'affleurement de la zone 1 (vis b).
Aligner l'arête de l'aile par rapport à la porte (vis b).
Vérifier le réglage et brider la zone.
- Réglage aile/porte partie haute et basse :
Assurer les jeux et l'affleurement des zones 2 et 3 (vis a et c).
Vérifier le réglage et brider la zone (vis a, c et f).
- Réglage aile/capot
Assurer l'affleurement et un jour régulier de la zone 4 (vis e en priorité), si nécessaire agir sur les réglages du capot.
- Réglage aile/feu/bouclier
Assurer les jeux et l'affleurement de la zone 5 (vis d).
Si nécessaire agir sur les réglages du bouclier.
Nota : il n'a y pas de réglage au niveau du bloc
optique, celui-ci est indexé dans la façade avant.
Support de fixation inférieure d'aile avant
C'est un élément de structure démontable. Le
remplacement de cette pièce est une opération
complémentaire au remplacement d'une aile ou du
bouclier avant p ...
D'autres materiaux:
Garniture de capot avant
Depose
Déposer :
Les quatre vis de fixation (a),
Les cinq vis de fixation (b) de garniture.
A l'aide de la pince à dégrafer, déposer l'agrafe (c).
Déclipser les doigts de maintien (d), puis dégager la
grille d'aspiration.
Nota : changer le ...
Motorisation et équipement
Identification vehicule
Exemple : xl0b
F : type carrosserie (fourgon)
L : code projet
0B : indice de la motorisation
En utilisation pleine charge et sur autoroute.
Couple de serrage des écrous de
roues : 14,2 dan.M
Voile de jante : 1,2 mm ...
Longeron avant
Le remplacement de cette pièce est une opération de
base pour une collision avant.
L'utilisation du banc de réparation est indispensable.
Pour déposer le longeron complet, il sera nécessaire
de dégrafer plusieurs éléments supplém ...
