Revue technique automobile Renault Trafic: Depose de la planche de bord

Revue technique automobile Renault Trafic / Climatisation / Conditionnement d'air / Boîtier évaporateur / Depose de la planche de bord

Attention : il est interdit de manipuler les systèmes pyrotechniques

Attention : il est interdit de manipuler les systèmes pyrotechniques (airbags et prétensionneurs) près d'une source de chaleur ou d'une flamme ; il y a risque de déclenchement.

Depose

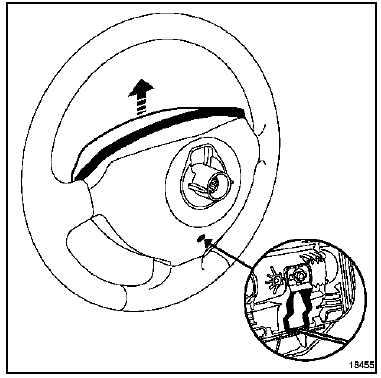

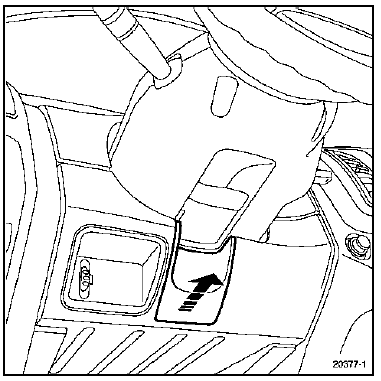

Déclipser le cache sous le volant.

Déclipser le cache sous le volant.

Important : avant la dépose des coussins d'airbag, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic (pour les consignes, voir chapitre 88).

Débrancher la batterie

Déclipser le coussin d'airbag volant.

Déclipser le coussin d'airbag volant. Débrancher le connecteur d'airbag.

Attention : il est impératif de repérer la position du contacteur tournant en s'assurant que les roues soient droites au moment du démontage, afin de positionner la longueur du ruban au centre.

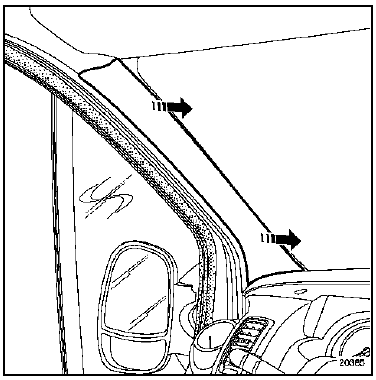

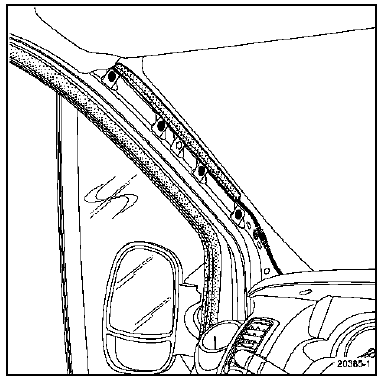

Déposer :

Débrancher le connecteur d'antenne.

Débrancher le connecteur d'antenne.

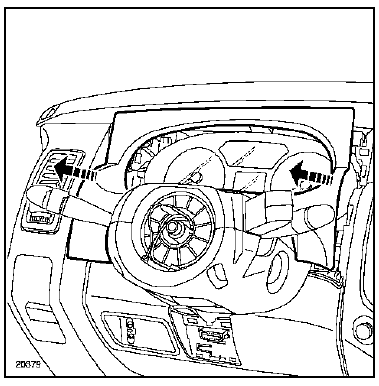

Déclipser la visière de tableau de bord.

Déclipser la visière de tableau de bord.

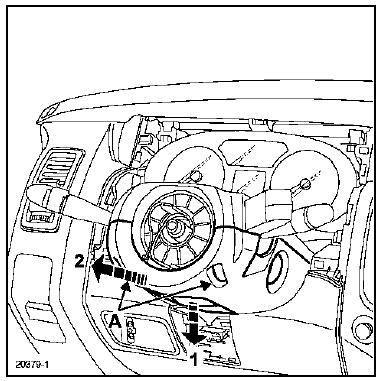

Déposer les deux vis de fixation (a).

Déposer les deux vis de fixation (a). Déverrouiller la commande de réglage en hauteur du volant. Dégager la demi-coquille inférieure (1) puis (2).

Débrancher les connecteurs.

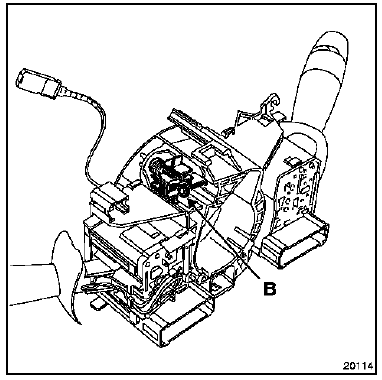

Débrancher les connecteurs. Desserrer la vis (b), puis dégager l'ensemble contacteur tournant.

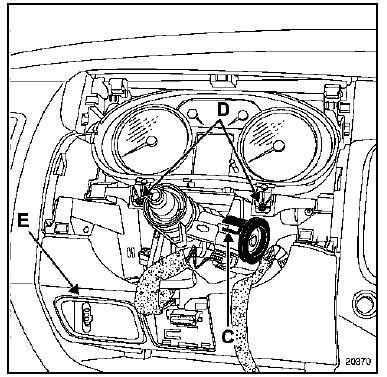

Déposer :

Déposer :

Déposer :

Déposer :

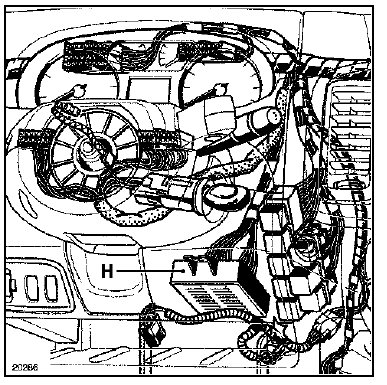

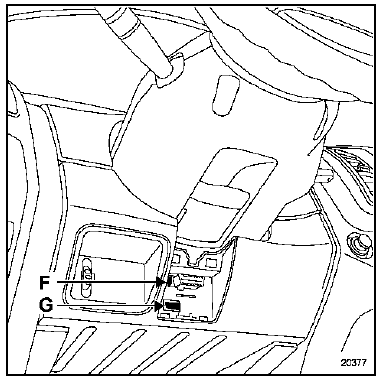

Débrancher l'unité centrale habitacle (h) (elle se situe

Débrancher l'unité centrale habitacle (h) (elle se situe à proximité de la colonne de direction).

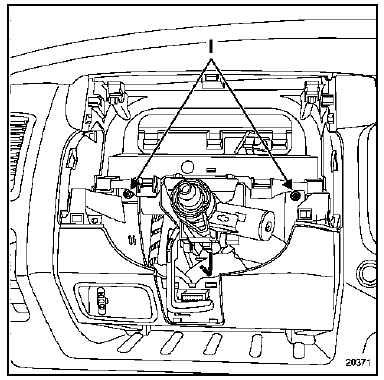

Déposer les vis de fixation (i).

Déposer les vis de fixation (i). Verrouiller la commande de réglage en hauteur du volant.

Déposer les six vis de fixation de l'airbag passager.

Déposer les six vis de fixation de l'airbag passager. Débrancher le connecteur, puis dégager l'airbag.

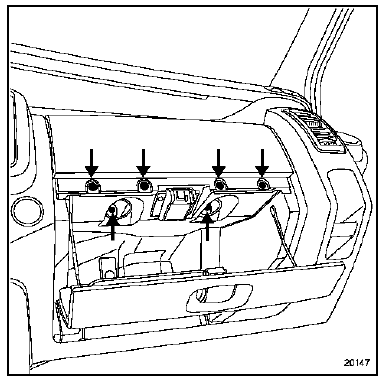

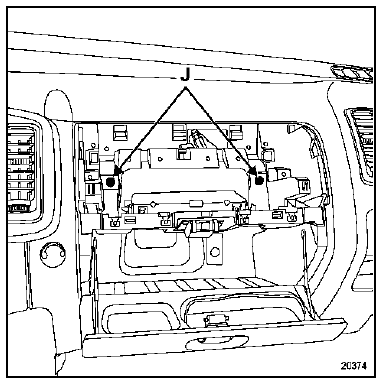

Déposer les vis de fixation (j).

Déposer les vis de fixation (j). Débrancher le connecteur d'éclaireur de vide-poches.

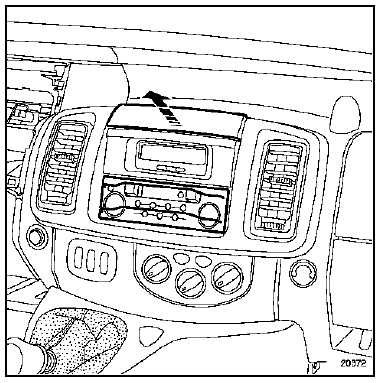

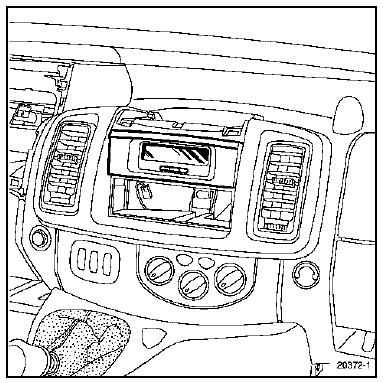

Déclipser le cache supérieur central.

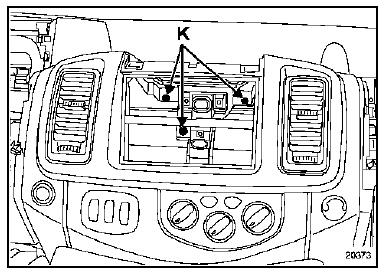

Déclipser le cache supérieur central. Déposer l'autoradio, outil (ms.1373).

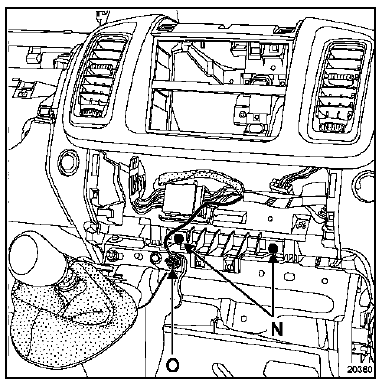

Déposer :

Déposer :

Déclipser le soufflet de levier de commande de

Déclipser le soufflet de levier de commande de vitesse. Déposer les quatre vis de fixation (l). Débrancher le connecteur de feux de détresse. Dégager la console centrale.

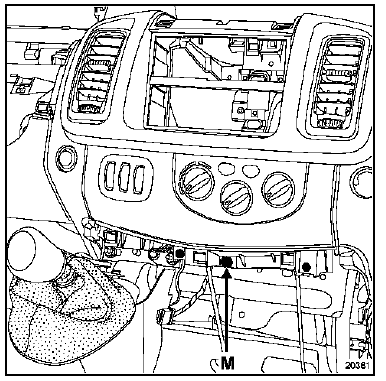

Déposer la vis de fixation (m).

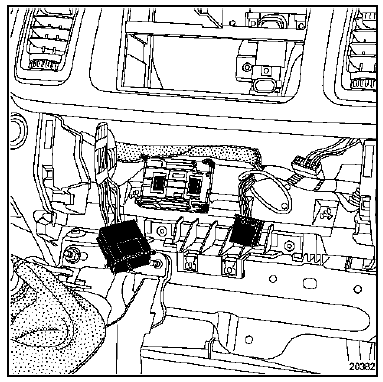

Déposer la vis de fixation (m). Débrancher les connecteurs, puis dégager le tableau de commande de chauffage.

Déposer :

Déposer :

Déclipser les supports cendrier.

Déclipser les supports cendrier.

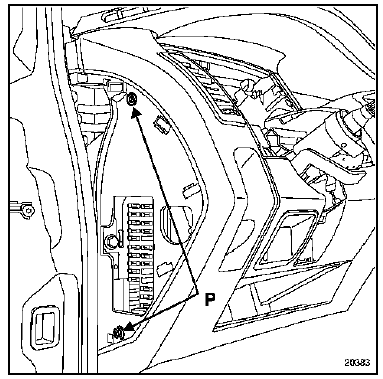

Déposer les quatre fixations latérales (p).

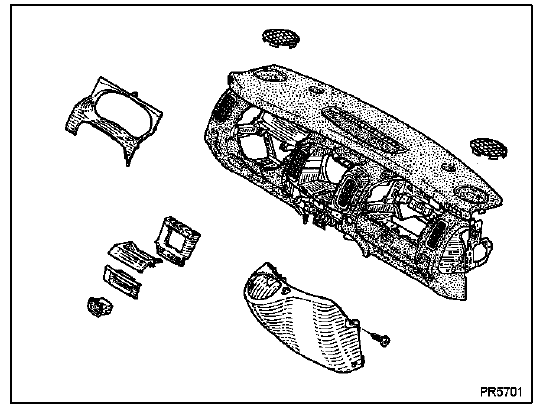

Déposer les quatre fixations latérales (p). La suite des opérations nécessite deux opérateurs. Dégager partiellement la planche de bord. Débrancher les connecteurs de haut-parleurs. Déposer la planche de bord.

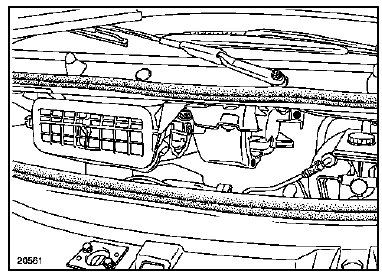

Dans le compartiment moteur

Vidanger le circuit de fluide réfrigérant à l'aide de la station de charge. Dépose du bloc d'air (voir chapitre 61 "chauffage groupe motoventilateur") afin de pouvoir déposer les deux tuyaux de climatisation se situant à la jonction du tablier (ne pas oublier de boucher les orifices).

Placer une pince durit sur chaque tuyau du circuit de

Placer une pince durit sur chaque tuyau du circuit de refroidissement eau radiateur de chauffage avant les purgeurs d'aérotherme.

Côté habitacle

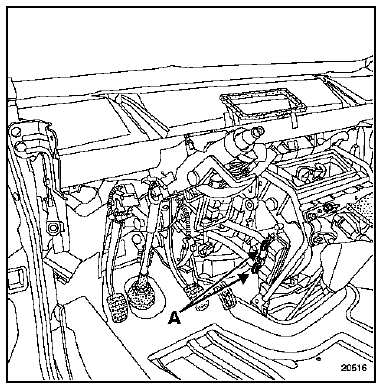

Déposer les deux caches latéraux avec leur conduit de chauffage. Installer un récipient sous le radiateur afin de vider celui-ci. Desserrer les deux colliers (a) des tuyaux d'eau, puis les déboîter.

Déposer le faisceau électrique et la platine relais (fixations liées à la

Déposer le faisceau électrique et la platine relais (fixations liées à la poutre de renfort). Déconnecter la sonde évaporateur. Déposer :

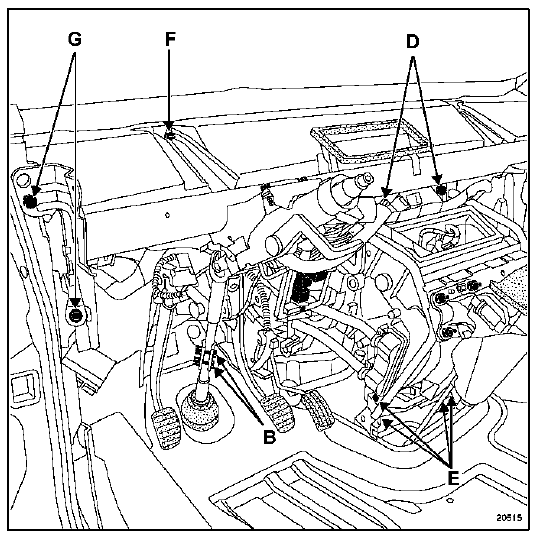

Incliner la poutre de renfort afin de retirer le boîtier distributeur d'air.

Nota : vérifier qu'il n'y ait pas de problème avec la durit

Nota : vérifier qu'il n'y ait pas de problème avec la durit d'évacuation d'eau de l'évaporateur.

Boîtier évaporateur
...

Depose du boitier evaporateur
Déposer les joints d'étanchéité (a) et (b). Ouvrir le boîtier (c) et (d). Repose du boitier evaporateur Huiler les joints des tuyaux avec de l'huile pré ...
