Revue technique automobile Renault Trafic: Traverse inférieure de baie
Le remplacement de cette pièce est une opération complémentaire au remplacement du renfort de traverse inférieure de baie pour une collision latérale.
Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :
- Complète,

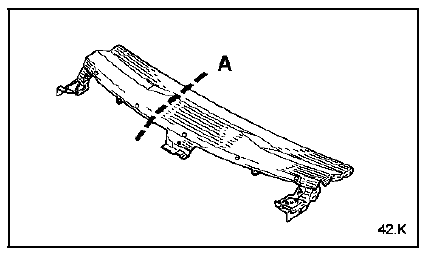

- Partielle suivant la coupe a.

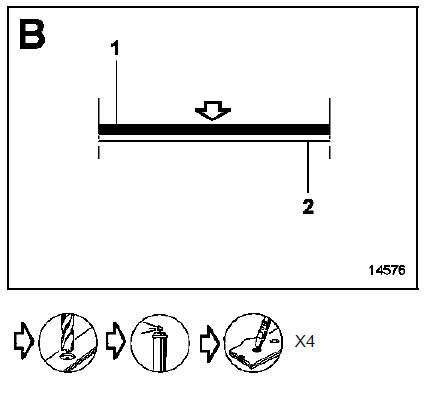

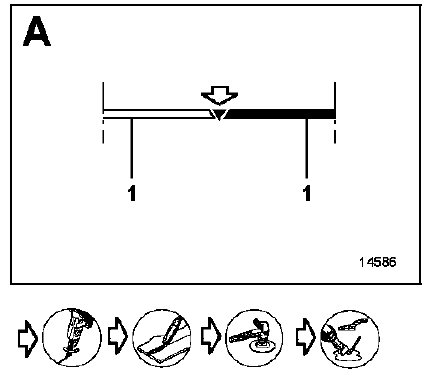

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques pour le remplacement partiel.
Le remplacement complet ne présente pas de difficulté particulière.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce livrée avec :
Supports de compat de capot
Traverse
Goujons soudés
Pieces concernees (épaisseur en mm) :
- Traverse inférieure de baie 0,9
- Renfort support essuie-vitre 1

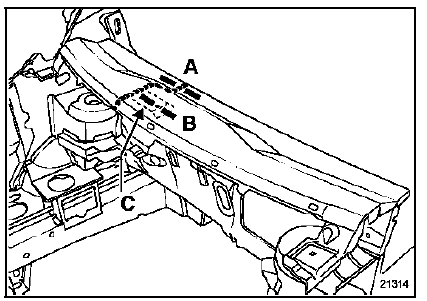

Attention : la coupe est située au niveau du renfort support d'essuie-vitre (c) indiqué en pointillé sur le dessin.
Lors de la découpe faire attention de ne pas le détériorer.
